본 제품은 의료기기 판매허가를 득한 이후 판매 예정

20 kHz 이상의 초음파에너지를 환부에 가하여 통증의 완화, 피부자극에 사용하는 기구이다. 인체 피부를 통하여 인체 내부 세포 조직에 전달되어 혈류의 흐름을 개선하고 세포 조직에 미세한 파동을 발생시켜 생리적 통증 치료의 효과를 얻을 수 있다.

심부 세포 자극및 활성화

초음파 에너지가 조직 내로 들어가면 소밀 종파가 조직 내에서 기계적인 일을 하게되어 긴장, 압력, 심부 조직세포의 요동과 분산이 일어나 조직의 가속 운동이 생기고 미세 마사지(micromassage)가 일어납니다.

미세 마사지와 같은 기계적 자극에 따라 세포막의 투과성 촉진, 단백질 합성능력 촉진, 혈맥 정체해소, 공동형성, 미세 순환증진등 여러가지 생물학적 효과가 유발됩니다.

혈관확장 및 혈류량 증진: 조직의 국소 온도가 42℃ 이상으로 올라가면 열에 의한 직접효과 이외에도 초음파의 기계적 자극에 의해서 동맥 및 모세혈관 확장이 일어납니다.

세포조직의 대사증가: 초음파 파동에너지와 조직온도의 상승으로 혈류량이 증가되고 순환이 증진되면 에너지 소비를 증가시키고 대사 산물을 깨끗하게 하며 산소, 영양물질, 항체, 백혈구등의 공급을 증가시킵니다.

생체막 투과성 상승

맥동 초음파의 체액 입자 파동에 의해서 생체막의 투과성이 현저하게 상승하여 세포막을 통한 여과 및 확산 속도가 증가합니다.

조직 온도의 상승에 따라 혈관이 확장되고 혈류량이 많아지면 모세 혈관의 투과성이 증가되고 혈장단백들이 혈관 밖으로 나와 백혈구 증가, 항체증가, 신체 방어기능이 향상됩니다.

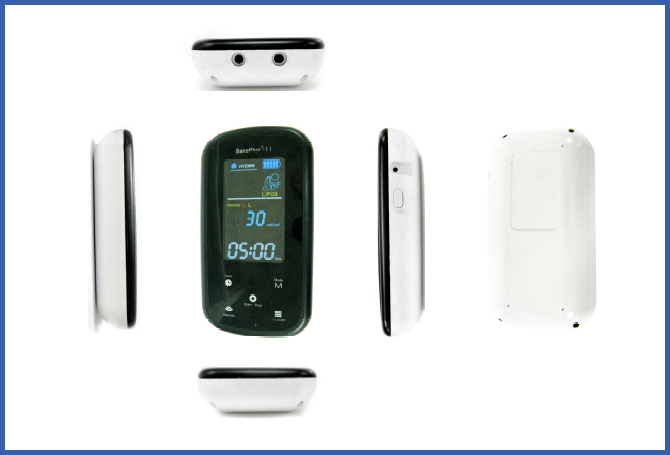

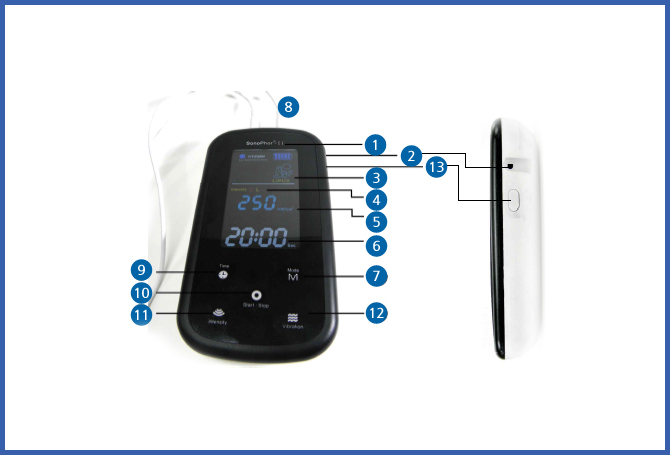

작용 원리: 본기기는 전원을 인가받은 아답터에서 직류전압으로 전환된 전원(DC배터리)으로부터 전원을 공급받아작동하며 파워 온오프 스위치를 눌러서 전원을 인가하면 LCD화면에 초음파세기, 모드, 시간 등 기능의출력상태를 표시해주며, 초기에 설정된 시간 20분동안 초음파발진회로와 증폭회로방식에 따라 초음파가 발생하며 본체외부에 연결된 초음파패드(sonopad)를 작동시켜 동작한다.

전기적 성격

정격입력 : AC100-240V 50-60Hz 0.5A

정격출력 : DC 8.4V 1.5A (1500mA)

안전장치

30분 이내의 설정된 시간이 경과하면 초음파 출력이 자동 차단됨.

사용시 주의사항

아래의 사항에 해당되는 경우에는 사용을 금한다.

1) 양성종양이나 양성종양이라고 추측되는 자, 심박보조 조정자> 아래의 사항에 해당되는 경우에는 사용을 금한다.

2) 아래의 신체부위에는 사용을 금한다.눈(안구 돌출 부분), 생식선(Gonads), 심장, 뇌, 척수, 임신 기간 동안 하복부 등

3) 화상, 염증 등 피부 손상 부위나 피부의 박테리아 감염 부위에는 사용을 금한다.

4) 금속 또는 플라스틱으로 만들어진 내부 보철의 경우 세심한 주의를 요한다.

5) 초음파 패드는 주의를 기울여 다룬다.만약 심하게 흔들거나 떨어뜨리는 경우 기기 고유의 성능이 변화 될 수 있다.

6) 사용 전 의사의 처방 및 지도 후 사용해야 한다.

안전장치

30분 이내의 설정된 시간이 경과하면 초음파 출력이 자동 차단됨.

제품 보관방법

1) 보관온도: 0o~45oC 온도 범위

2) 유의사항.

가. 보관온도 범위 밖에 저장 시 본체내부에 내장되어 있는 리튬폴리머 전지의 수명을 단축시킬 수 있다.

나. 높은 온도에 저장 시에 전지의 과열에 의한 폭발 위험성이 있으므로 저장 시 주의해야한다.

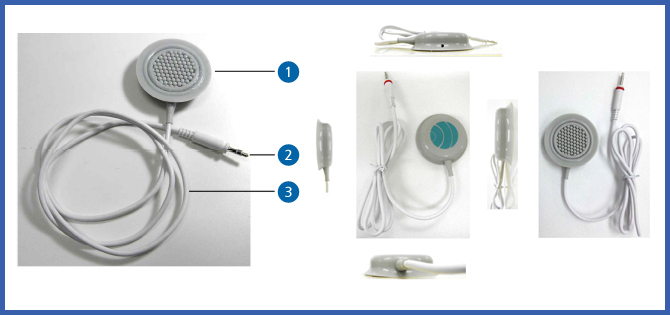

1	초음파 방사면	초음파 Gel 저장층(Couplant)을 포함하는 초음파 방사면
2	연결 잭	본체와 초음파 패드를 연결하는 부분
3	코드 선	패드와 본체기기 연결

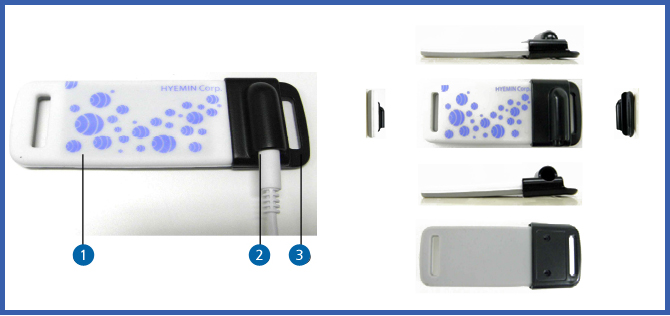

1	초음파 출력부	초음파 출력이 하부로 방사되는 부분
2	코드 연결	본체와 초음파 패드를 연결하는 부분
3	고정용 밴드 연결 고리	초음파 자극기를 인체에 고정하여 초음파 치료를 받을 수 있도록 고정시키기 위한 밴드
