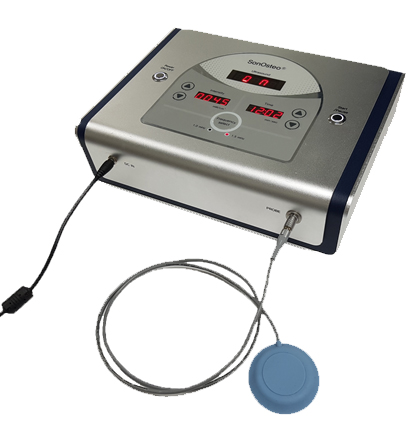

골절 환자에게 골절 부위의 세포를 자극하여 인체의 자연적인 뼈 치료 혹은 골 형성을 활성화하여 보다 빠르게 보다 단단하게 골 형성을 촉진하여 치료하는 의료기기임
저강도 맥동 초음파를 인체에 인가하여 stationary ultrasound therapy에 의하여 soft tissue injury의 치료와 통증 완화에 사용하기 위한 기기로서 본체와 초음파 변환기 패드로 구성되어 있음.
출력 조절 기능: 15~90mW/cm2
시간 조절 기능: 5~60분
주파수 선택 기능: 1MHz 혹은 1.5MHz
출력 세기 및 잔여 시간 표시 기능
골형성 촉진 자극
연조직 세포 손상 치료
통증 치료
항목 | 사양 |
---|---|
출력의 세기 |
: 15~90mW/cm2 |
주파수 |
1MHz, 1.5MHz |
사용 시간 |
5~60분 |
음향 매개체 (acoustic couplant) | Oil, ultrasound gel |
1 | 제품명 | SonOsteo |
---|---|---|
2 | 전원 커넥터 |
본체 전원 공급 |
3 | 주파수 변경 버튼 |
1MHz와 1.5MHz 선택 버튼 |
4 | 초음파 패드 커넥터 |
초음파 패드 연결 |
5 | Start/Pause 버튼 |
초음파 ON/OFF 제어 |
6 | Time 버튼 |
초음파 출력 시간 설정 |
7 | 표시기 |
각각의 정보 표시 |
8 | Intensity 버튼 |
초음파 출력 세기 설정 |
9 | Power ON/OFF 버튼 |
본체 전원 ON/OFF 제어 |
10 | 1.0MHz 초음파 패드 |
1.0MHz 초음파 출력 |
11 | 1.5MHz 초음파 패드 |
1.5MHz 초음파 출력 |

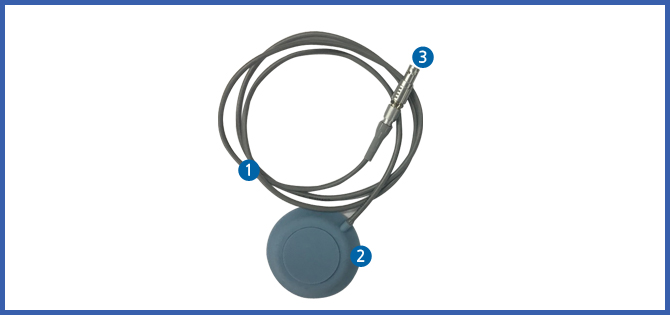

1 | 연결선 | 압전 소자와 출력을 연결 |
---|---|---|
2 | 초음파 발생 패드 (압전 소자) | 본체와 초음파 패드를 연결하는 부분 압전 소자에 진동을 주며 초음파로 출력 시킴 |
3 | 초음파 패드 커넥터 | 본체와 압전 소자와 연결 |
