Science Techology-ultrasound diagnostics

Mobile-Wireless Ultrasound Scanner: MEDUS

	국외 바이어 상담 : 20여건 국내 바이어 상담 : 30여건 소방관련, 소규모 병원 공급 가능: 휴대성, 초경량 장점

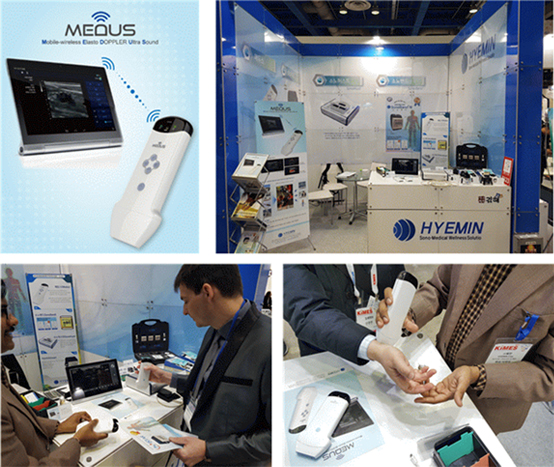

Exhibition at ‘KIMES 2017’(2017.03.16 ~ 19)

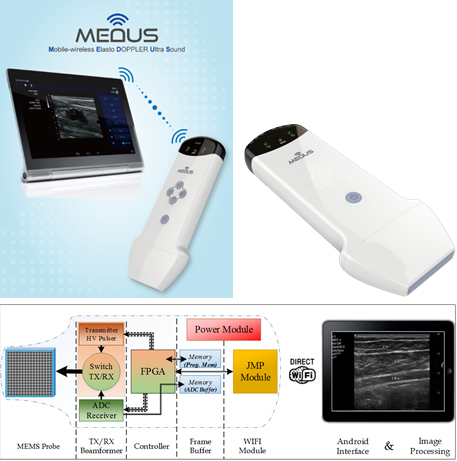

Specifications and 10 Core technologies

1. MEMS Probe	MEMS Probe Design and Prototypes
2. Power	+1.2 ~ 3.3V for Digital circuit ±36V for Analog circuit
3.High Voltage Pulser	TX Board: 8Ch. Transmitting
4. HV Switch?	High Voltage T/R Switch
5. Analog switch array	High Voltage T/R Switch
6. ADC	Analog to digital conversion: 8ch, 40MHz, 16Bit
7. FPGA	Altera FPGA based system control and wireless communication
8. WIFI communication	RF communication module tested/demonstrated
9. Android	Android controlled System Operation
10. Image Processing	B-Mode Working, Electrography and Color Doppler will be developed.

Civil and Military Application

1. Pre-Hospital Stage

병원-이전(pre-hospital) 단계에서 응급 의료 서비스 (EMS) 요원에 의한 초음파 사용은 전 세계적으로 증가하고 있다.

현재 응급용 초음파는 유럽 및 미국에서 활발히 사용되고 있으며, 병원-이전(pre-hospital) 단계에서 응급 의료 서비스 (EMS)에 대한 경험이 많은 유럽에서 많이 발달되어 있다.

병원까지의 이송 과정 중 상해 지점에서부터 이동으로 인한 시간으로 지연되는 사례가 흔한데, 농촌 지역에서 항공기 혹은 헬기를 사용하여 긴급 이송을 필요로 하는 응급 환자들 경우 병원 도착 전에 응급의료 서비스를 위하여 본 과제에서 개발한 초음파 영상진단기(MEDUS)와 같은 의료기가 절실히 필요하다.

2. Mass casualty Incidents(MCI): 대량 살상 사건에서의 초음파 응급 진단 및 응급 환자 분류

대량 살상 사건 (MCI)은 부상당하거나 의학적으로 아픈 환자들의 절실한 필요로 인해 자원이 제한되는 전장 조건과 매우 유사하다. 재난 상황에 직면했을 때, 의료 인력은 최대한 많은 환자에게 최고의 이익을 제공하기 위해 자원 사용의 우선순위를 정하고 제한된 정보로 신속한 치료 결정을 내려야 한다.

MCI 상황에서 응급 환자의 우선 치료 선별을 위해 국가 지침(SALT 부상자 분류법)이 있으며 이때 초음파 응급 진단은 절대적으로 필요한 의료기이며 선별 프로토콜에 초음파 의료기가 필수적으로 포함된다.

이러한 선별 프로토콜의 목표는 어떤 피해자가 즉각적인 구명 조치를 필요로 하는지 신속하게 결정하는 것이다.

Battle field: 전장에서의 초음파 진단 및 원격 치료

본 과제에서 개발된 무선 초음파 영상진단기 MEDUS는 전술 초음파(tactical ultrasound) 치료기로서 전투 후방에서 대처해야 할 응급 의료 현장에서 절실하게 적용할 수 있는 의료기기이다. 복부 출혈 등을 확인하기 위해서는 초음파검사를 우선으로 시행해야 하는데 병원으로 이송 후 검사를 진행하면 지체된 시간만큼 생명이 위험할 수도 있기 때문이다. 휴대형 초음파기기로 현장에서 바로 검사를 진행하고 빠른 처치가 가능하다. 또한, 스마트폰, 태블릿PC의 3G/LTE 통신 기능을 이용해 병원에 있는 전문의와 원격진료도 가능하다.

군부대의 야전병원, 국군 통합병원, 파견부대 응급실, 응급 수송 항공기, 해군 작전 함정에 보급하여 사용함으로써 응급현장에서 진단과 원격 진단치료가 가능하다.

초음파 영상 정보를 획득하고 모바일 기반의 원격 영상 정보 전달에 의한 영상 정보 공유가 편리하게 이루어질 수 있다. 의료진이 휴대용으로 가지고 다니면서 환자가 있는 장소에서 환자의 이동이 없이 필요한 정보를 획득할 수 있기 때문에 의료진에게 기기의 사용이 편리하다.

본 과제에서 개발된 무선 초음파 영상진단기는 전장(battle field)에서 응급 의료 서비스(EMS) 요원에 의한 초음파 진단 및 응급 대처에 사용된다 .

Hardware and Software Structure

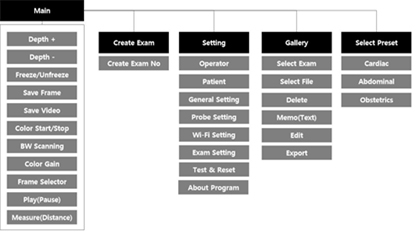

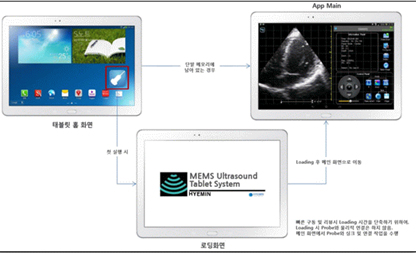

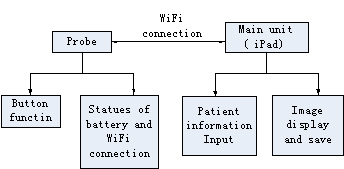

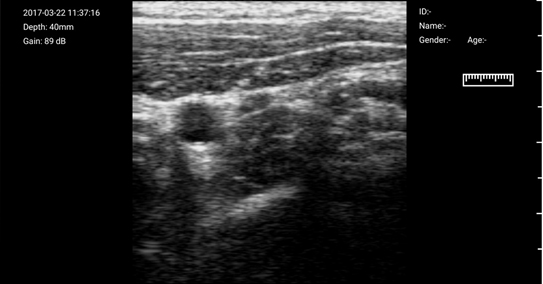

Image Display on Tablet	Software Architecture	Program Flowchart
System structure
