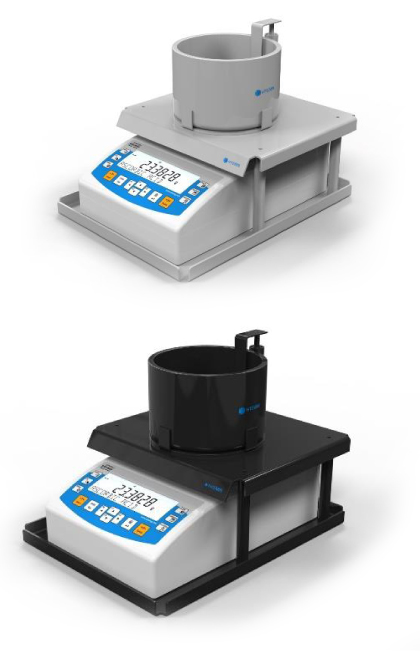

제품설명

HM-DT-xPA시리즈는 초음파 출력을 최대 30 와트 까지 측정 할 수 있는 장비입니다.

내부에 방사된 초음파 에너지는 물을 통과하여 목표물에 반사되어 흡음판으로 흡수 되게 됩니다.

복사전력은 무게에 정비례하여 측정기에서 데이터를 처리 후 초음파 출력 에너지 로 표현 하여 쉽게 확인 가능 합니다.

Main Feature

시간 (3 초)내에 초음파 출력 측정

높은 정밀도 (0.1mW)

넓은 출력 에너지 측정 범위

넓은 주파수 측정 범위

RS -232 통신을 이용한 데이터 획득

Total Pulsed, Continuous Power측정

Applications

식약처 기준 초음파 3W/cm^2 이하 측정

초음파 치료기 , 영상용 초음파 출력 에너지 측정

기 제작된 초음파 장비 출력 에너지 측정

연구실 , 병원 등 빠른 시간 내에 출력 세기 확인

Specifications

HM-DT-100PA
Power Range	0-30 Watts
Resolution	1mW
Display Sensitivity	0.0001 Watt
Accuracy	±3% @10 Watts, 25°C
Zeroing Method	Automatic
Response Time	<3.0 Seconds
Maximum Transducer Size	4 ½" Diameter
Transducer Operating Frequency	5-10MHz
Test Media	Degassed Water
Computer Interface	RS-232, 600-19200 Baud
Default Baud rate	2400
Power	120 VAC to 12VAC 500mA
Size	11"Hx 15"L x 10"W
Weight	16 LBS Net

TEST SETUP

Water as a Measurement medium

물속에서의 초음파 에너지는 조직에서의 초음파 에너지를 근사적으로 표현합니다.

실제 로 초음파 에너지는 신체를 투과 하면서 다양한 감쇠 물질로 인하여 많은 에너지가 손실 되 어 집니다.

물은 신체에서 발생하는 감쇠 중 가장 적은 감쇠를 발생하기 때문에 측정을 통 해 신체에서 발생할 수 있는 가장 높은 강도를 나타낼 수 있습니다.

Degassed water를 이 용하여 가장 적은 감쇠를 유발 하여 초음파 출력 에너지를 측정 합니다.

Degassed Water

정확한 초음파 에너지를 측정하기 위해서는 증류수를 30분간 끓은 다음 5-10PPM으로 탈 기 후 용기를 밀봉하여 냉장고에 보관하십시오.

다른 방법으로는 물을 끓는점까지 가열 한 다음 5 ~ 10분 동안 진공을 유지하는 것입니다.

탈기된 물의 저장 용기는 유리 또는 플라 스틱으로 만들어야 합니다.

폴리스티렌 용기는 산소가 침투하여 수질을 저하 시키므로 사용 하지 않아야합니다.

가스가 제거 된 물은 밀봉되지 않는다면 산소를 흡수하기 때문에 측정 정확도를 올리기 위해선 테스트 전에 탈기된 물을 변경 하는 것이 좋습니다.

수온 또한 정확도에 영향을 줍니다. 주변온도는 24 ± 3.0 ° C를 사용하는 것이 좋습니다.

Conical Target Installation

시험 수조에 Degassed water를 채울 때 수조를 기울여 최소한의 기포가 발생 되도록 1/4 정도 채웁니다.

물은 채운 뒤 전원을 켜고 값이 0이 되도록 하십시오.

그 후 원형 타겟을 제 거한 후 원뿔형 타겟 지지대를 수조 뒤쪽에 있는 타겟 지지대로 내린 후 동시에 원형 타겟 을 수조에 넣습니다.

원형 타겟이 물에 잠기면 바닥면을 포함하여 표면에 기포가 없는지 확 인 하십시오. 기포가 있으면 손가락으로 조심스럽게 닦으십시오.

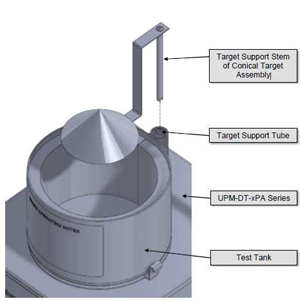

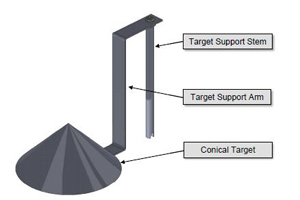

Conical Target Assembly	Conical Target Installation

Transducer Placement

음파변환기를 고정하기 위해서는 클램프를 사용하게 됩니다. 세부 사항은 그림 3을 참조 하십시오.

두 개의 위치 지정 클램프 너클을 풀고 탈기 된 물에 기포생성이 최소화 할 수 있도록 기울여서 음파변환기를 삽입하십시오.

음파변환기 표면이 균일하게 젖었는지 확인 하십시오. 많약 기포가 있을 경우 손가락으로 조심스럽게 표면을 닦으십시오.

음파변환기 표 면이 원형 타겟의 중심과 직접 접하도록 위치시키고 탈기 된 물에서 1/8" ~ 1/4" 만큼 수중 에 담그십시오.

두 개의 위치 조정 클램프 너클을 조여 음파변환기를 제자리에 고정 하십시 오. 음파변환기의 배치각도에 의해 다양한 측정값이 발생하게 됩니다.

가장 수직으로 설치 하였을 경우 최고의 에너지를 표현 하게 됩니다.

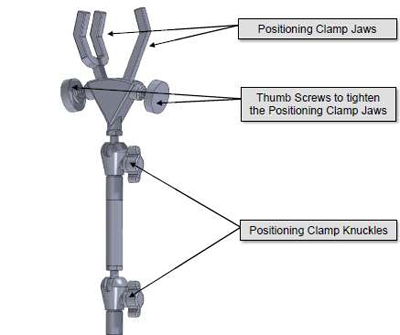

Transducer Positioning Clamp Details

TESTING

1. HM-DT-100PA을 안정되고 평평한 곳에 놓습니다. 바람과 진동을 피하십시오.

2. TEST SETUP 섹션에 설명 된 모든 단계를 검토하고 완료 하십시오.

a. Degas Water

b. HM-DT-100PA 수조 채우기

c. 원형 타겟 설치

d. 음파변환기 설치

3. HM-DT-100PA 수조의 물이 안정 되면 초음파 파워가 적용 되지 않은 상태에서 Power-Zero 버튼을 눌러 0으로 초기화 시킵니다.

4. 원형 타겟 조립체의 팔에 (Target support arm) 제공된 1g 중량을 올려 놓은 뒤 1그램이 제대로 측정 되는 지 확인 합니다.

5. 1g 중량을 제거 합니다.

6. 원하는 테스트 측정 단위를 선택하십시오. 수조의 물이 안정된 후 Power-Zero 버튼을 누르면 제로가 됩니다

7. 최종 레코딩을 위해 3번 이상 측정 한 뒤 평균값을 사용 합니다.

8. 테스트 후 HM-DT-100PA의 플러그를 뽑고 수조를 비운 뒤 건조하여 원형 타겟 어셈블리를 수조에 넣어 보관하시기 바랍니다.

PRINTING AND COMMUNICATIONS

RS232 Print Details

RS232 Print interface: Baud Rate = 2400, 7 Bit data, No Parity

Print output Format: "0.0000 g" or "0.000 C"(custom Watts mode)

measurement is displayed as the last line of the printout. An unstable measurement is indicated by a "?" at the end of the print line (i.e., 0.0000 g?). Sample Printout below:

Communication Commands

RS232 Communication Interface: Baud Rate = 2400, 7 Bit Data, No Parity

IP	Immediate Print of displayed weight (Stable or Unstable)
P	Print displayed weight (will not print until measurement is stable)
CP	Continuous Print (reading only)
XP	Interval Print (x = 1-3600 second delay between prints)
T	Tare or Zero
ON	Turns On
OF	Turns Off
PU	Print Selected Unit
