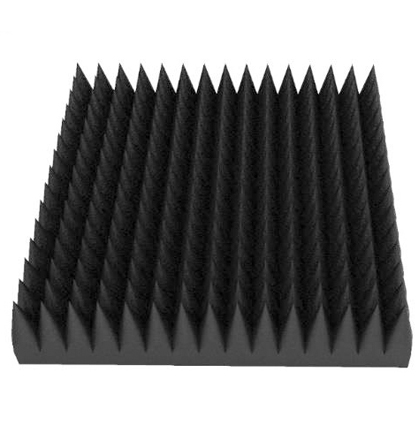

Anchoic Tile
음향 감쇠 계수가 큰 고무 혹은 실리콘 계열의 소재와 미세 금속 분말 과 코르크 파우더, 톱밥을 배합하여 제조함.
Wedge 형의 기하학적 형태 배열 특성을 활용하여 음파의 벽면 반사를 저감시키는 무반향 판넬
제품설명
- Main Feature
-
조립식 웨지
단위 웨지의 크기 선택
- Applications
-
음향 수조의 벽면 무반향 판넬 설치
음향 측정 장치의 무반향 판넬 설치
음향 반사 계수의 감소로 실제적인 음향 수조의 저주파 대역 측정 능력 향상
- Specifications
-
Model Size(mm)
Single wedge size(mm)
Effective Frequency Range(KHz) SonoTile 0532
195 * 195
13*13*45
100 – 1200
SonoTile 0536
150*150
10*10*30
150-1600
SonoTile 0532
75*75
5*5*15
260-3000
SonoTile 0532 45*45
3*3*9
450--5500
1.Rubber tap; 30degree
2.Rubber hardness; 50
3.Weight ratio = Butyle rubber: cork powder (or sawdust of pine tree): sand grain( or aluminum powder ) = 14: 1: 5
4.The powder diameter of cork and sand grain should be less than 1mm.

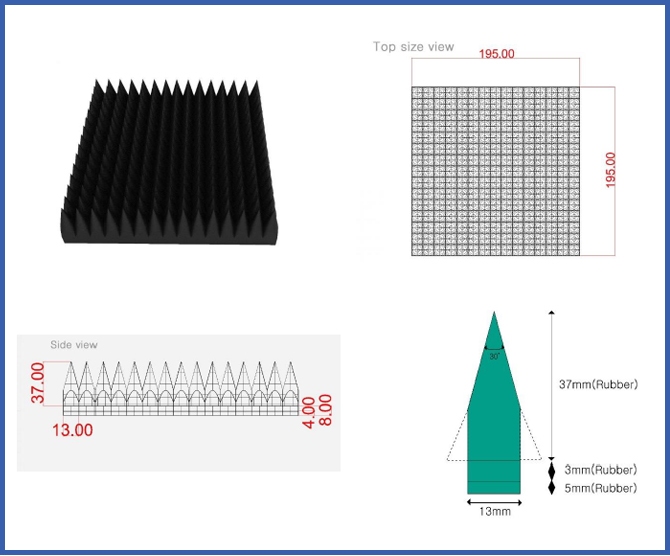

제품구성 이미지
