제품설명

본 제품은 저주파수 초음파와 고주파수 초음파 에너지를 인체에 인가하여 통증 완화에 사용하기위한 기기로서 본체와 초음파 변환기 패드로 구성되어 있다.

특성

정격에 대한 보호형식 및 보호정도 : 1급기기, BF형기기

작용 원리

PC 모니터에 표시된 출력 관련 내용(저주파수 초음파 or 고주파수 초음파, 출력세기, 동작시간, 초음파 출력 패드 On/Off, 1초간 동작비-Pulse Mode)에 따라 초음파 출력 제어 회로에전달되고 제어회로는 지령받은 내용에 따라 전력 증폭회로를 이용, 압전소자를 구동하여 초음파 대역에 해당하는 기계적 파동을 발생한다. 발생된 초음파는 초음파 변환부를 거쳐 인체의 피부를 통해 내부 세포조직에 전달되어 혈류의흐름을 개선하고 미세한 파동을 발생시켜 생리적 증 치료의 효과를 얻을 수 있다.

사용시 주의사항

1) 어떤 형태의 초음파 출력도 30분 이내에서 구동토록 프로그램 되어 있음.(단 전문가 사용모드에서는 연속 동작 기능이 있어 본 기기의 시험, 검사 시 출력 조절을 위한 것으로 일반사용자 모드에서는 사용이 불가능 함.

2) 고주파수 초음파 출력은 초음파 에너지 출력 총량을 고려하여 출력 가능 패드 수를 프로그램이 자동 조정함.

3) 모든 형태의 출력은 1분 내에 초음파 에너지 출력 시간을 사용자가 조절 가능토록 Duty 비를 설정하여 안전토록 함.

안전장치

30분 이내의 설정된 시간이 경과하면 초음파 출력이 자동 차단됨.

제품 보관방법

1) 보관온도: 0o~45oC 온도 범위

2) 유의사항.

가. 보관온도 범위 밖에 저장 시 본체내부에 내장되어 있는 리튬폴리머 전지의 수명을 단축시킬 수 있다.

나. 높은 온도에 저장 시에 전지의 과열에 의한 폭발 위험성이 있으므로 저장 시 주의해야한다.

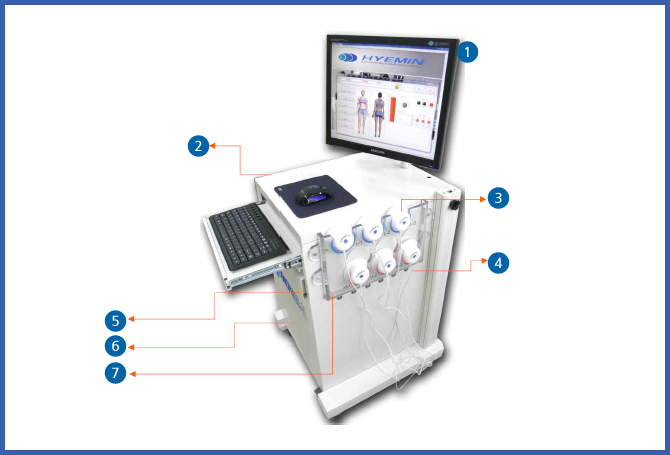

제품구성 이미지

1	제품명	SonoPhor-H
2	모니터	본체 제어부 모니터
3	본체	SonoPhor-H 제어부
4	SonoPad-H	초음파 출력부
5	커넥터	본체와 SonoPad-H 연결부 (총 6곳)
6	서랍	필요 물품 보관
7	메디컬 박스	PC 및 기타 보관부
8	거치대	SonoPad-H 거치대

제품의 외형

제품의 구성	메디컬 카트. 모니터, PC본체, PCB박스, SonoPad-H
메디컬카트 크기	520 * 550 * 1260 (모니터 포함)mm
재질	플라스틱 및 스틸
SonoPad-H 크기	80 * 35mm
재질	식품등급 실리콘
SonoBandⅡ의 특징	통증 치료, 미용 치료, 스포츠 손상 치료에 적용이 가능하다. 초음파 에너지에 의한 치료와 동시에 음파 영동에 의한 경피 약물투여가 가능한 치료기이다.

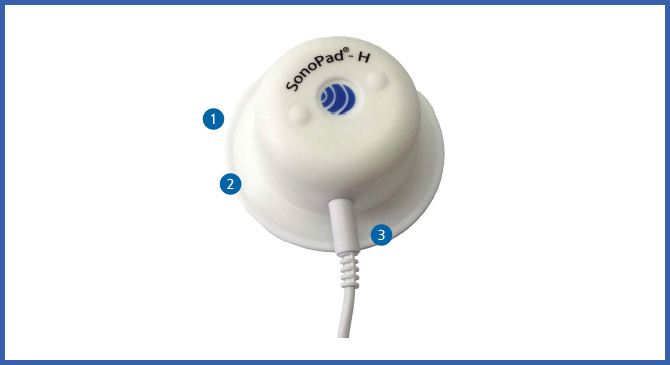

1	피부접착부	제품과 피부가 잘 닿을 수 있는 흡착식 구조
2	초음파방사면	초음파 Gel 저장층(Couplant)을 포함하는 초음파방사면
3	코드 선	SonoPad-H 와 SonoPhor-H 연결
